應用

ACC4502可以精確的恢復、檢測和測量被噪聲背景淹沒的微弱信號，特別適合用于強噪聲信號檢測應用、醫學生物參數測量、光纖傳感數據處理、物理學和電子學前沿研究，應用范圍幾乎遍及科學領域，為現代科學技術和工農業生產研究提供強有力的測試手段，成為現代科技的主流必備儀器。

概述

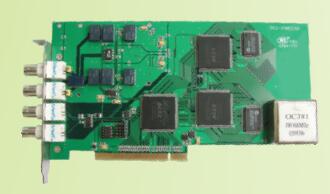

ACC4502采用同步并行設計，支持32位、5V的PCI總線。每個通道都有獨立的50Msps 12bit A/D轉換器；每通道最大單次采樣深度可達到64ksa/CH，環形緩沖器實現預觸發功能；每個通道能獨立地用軟件控制增益，實現±0.5V～±2.5V的動態信號采集。3種觸發功能。ACC4502性能優越，采集及傳輸數據能力可靠。板上沒有手工調節的器件，工作可靠、穩定。同步性相當好。

ACC4502采用中科動態儀器有限公司創新設計的微弱信號測量技術，通過同步觸發采集累加結構，實現微弱信號的實時相關增強，數據經1,048,567次累加，對信號的信噪比增益可以達到300倍以上，可以大大提高原始信號的信噪比，是一種微弱信號測試儀。

功能介紹

輸入

模擬輸入：每個輸入通道都有獨立的高速精密運算放大器和精密衰減濾波網絡組成。能獨立地用軟件控制增益，可實現±0.5V～±2.5V的動態信號采集；每個通道的增益誤差和零點漂移都可以獨立地由DAQ控制器微調消除，因此具有很高的測量精度和相位一致性。

觸發

觸發方式包括軟件（手動）觸發、內觸發、外觸發。軟件（手動）觸發通過手動，控制應用程序來控制采樣的開始；內觸發電平在當前量程范圍內自由設置，可任意設定為A、B通道，電平256級程控選擇，程控設定為上升、下降沿；外觸發信號采用標準的Q9接口輸入，符合TTL電平標準，可以選擇上升沿或下降沿有效，同步外觸發信號輸出到同步激勵設備。通過對多種模式的觸發設置確保對各種特征信號的準確捕捉。

通過環形緩沖器實現預觸發存儲功能，預觸發和觸發后的延時長度為0～32768。

動態升級

采用大規模現場可編程陣列電路（FPGA）設計，集成度和可靠性高。采集控制器(DAQ Core)由PCI總線接口在采集系統啟動時動態下載。支持對采集卡的遠程動態升級服務，便于靈活地設計滿足特殊用戶的測試功能與時序要求。

雙倍采樣頻率

特殊設計的FPGA高速實時累加器結構，使得采集與累加同時完成，13秒可以對高速重復的原始信號進行6萬次長度1024點的采集和累加運算，給出信噪比增強后采集數據。創新的時序設計使得測試結果數據具有等效于雙倍采樣時鐘的采樣速度，提高信號的時間分辨率。

技術指標

*采樣頻率：1k~50M/100M

*A/D分辨率：12bit

*存儲深度（Sa）： 64k/CH

*系統直流精度：±0.2% (FS)

*系統交流精度：±0.5% (1kHz)

*模擬輸入：±0.5V～±2.5V

*輸入信號帶寬：DC：0~40MHz (-3dB)

               AC：0.2~40MHz (-3dB)

*輸入通道：并行同步2通道

*輸入阻抗：50Ω、1MΩ可選

*通道間相差：＜1°(300kHz)

*通道隔離度：<-106dB (±1V)

*采樣頻率精度：≥5 kHz

*單采信噪比：>55dB(100 ksa、±1V、1MHz)

*準確度：?jiǎn)未尾蓸又?，?span>0.3%

*累加次數：1～1M次任意可調

*信噪比增益：累加結果，≥300倍（1,048,567次累加后）

*累加平均方式：實時累加平均，2秒內能平均10.000次

應用環境

驅動程序

Windows 95/98/ME

Windows 2000/XP



開發應用

提供常用開發平臺下的DEMO源代碼和開發技術支持。

環境要求

工作溫度：0℃～40℃

存貯溫度：-40℃～60℃

相對濕度：40℃ 20～90%RH（無凝結）

定購信息

型號              最高采樣率    A/D分辨率    通道數    存儲深度

ACC4502       50M/100M            12bit             2CH          64k/CH
