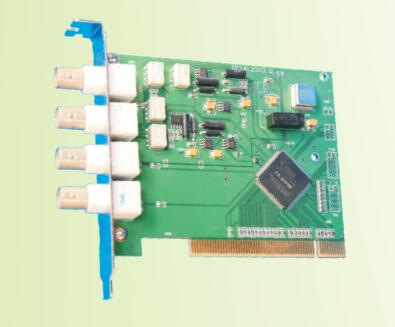

PCI4120-1通道 24位模擬量輸入、1通道 20位模擬量輸出采集卡

PCI4120是中科動態公司研發的新產品，它支持24Bit模擬量靜態輸入和20Bit模擬量靜態輸出功能，以高精度滿足您更高的應用需求。

產品詳情

AI模擬量輸入功能

AI除了實現24Bit的精度輸入外，它僅支持±12V量程的范圍選擇。另外，其輸入源可選擇由外部Q9頭輸入，也可用卡內AO的輸出作為輸入源。

AO模擬量輸出功能

AO除了實現20Bit的精度輸出外，它僅支持±12V量程的范圍選擇。另外，其輸出源可選擇由用戶經數字設定的電壓信號，也可用地輸出。

DIO數字量輸入輸出功能

PCI4120提供了8路獨立的后置DI數字量輸入和DO數字量輸出功能。均符合標準的TTL電平特性。實際上，數字量也叫開關量。它可以采集外部開關設備的開關狀態以及控制外部的開關設備，如繼電器等。

產品應用領域

本產品是一種基于PCI總線的數據采集卡，可直接插在PC計算機內的任一PCI插槽中，構成產品質量檢測中心、實驗室、醫護監控等需要數據采集、波形分析和數據處理的各個領域。也可構成工業生產過程自動化系統。它的應用場合主要有：

◆ 實驗激勵

◆ 信號仿真和試驗數據回放

◆ 過程控制

◆ 產品質量控制與檢測

第二章技術指標與要求

AI模擬量輸入指標

技術指標	指標說明
通道總數	1路
分辨率	24位(Bit)
采樣速率(SampleRate)	<100Hz
輸出量程(InputRange)	±12V
通道連接器類型	BNC（即Q9）
接地方式	單端接地(SE)
數據傳輸方式	PIO(軟件程序模式)
系統直流精度	±0.005％(FS) （25℃）
模擬量輸入阻抗	1MΩ//25pF

AO模擬量輸出指標

技術指標	指標說明
通道總數	1路
分辨率	20位(Bit)
采樣速率(SampleRate)	<100Hz
輸出量程(OutputRange)	±12V
通道連接器類型	BNC（即Q9）
采樣模式	靜態采樣
接地方式	單端接地(SE)
數據傳輸方式	PIO(軟件程序模式)
系統直流精度	±0.005％(FS)（25℃）
模擬量輸出阻抗	50Ω
建立時間	<100ms
輸出最大驅動電流	10mA

DI數字量輸入指標

技術指標	指標說明
通道總數	8路
通道連接器類型	IDC10
電氣標準	TTL兼容
高電平的最低電壓	2.4V
低電平的最高電壓	0.8V

DO數字量輸出指標

技術指標	指標說明
通道總數	8路
通道連接器類型	IDC10
電氣標準	TTL兼容
高電平的最低電壓	3.98V
低電平的最高電壓	0.26V
