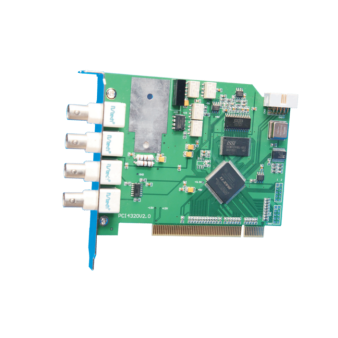

PCI4324-14位160Msps多段任意波形發生器卡
PCI4324是中科動態公司研發的產品， 它支持 多段任意波形輸出，即波形類型可以由驅動軟件創建標 準 波 形 ， 如 正 弦 波 、 三 角 波 、 鋸 齒 波 、 方 波 、 直 流 DC、白噪聲、高斯白噪聲，也可以由用戶自己編輯形 成的其他非標準波形。而且輸出的波形段可以有條件的 觸發輸出，也可以無條件的自動循環輸出以實現不限時 的波形連續輸出，可以滿足您更高的應用需求。在多段 輸出時，可以由DIO外部輸入段選擇信號來選擇某段波 形的輸出。
產品詳情
產品總體介紹
PCI4324采用板載存儲器RAM，出廠默認為一兆點空間，并集成了一片14Bit、100Msps D/A轉換器以 及高速精密運算放大器及精密衰減濾波網絡組成程控增益通道以實現大動態信號采集。模擬輸出、觸發功 能、時鐘同步是其重要的構架。
AO模擬量輸出功能
D/A轉換的最高采樣點頻為100MKsps，板載時鐘基準100MHz，可高達32Bit分頻，從而用戶可以設置 更細分的采樣頻率?？芍С?/span>1-256段的波形分段輸出，外部段選擇信號由DIO輸入提供。
該通道支持±0.1V、±1V和±10V三個軟件程控量程。還可以實現實時不間斷連續輸出，以實現連續幾 個小時甚至幾天幾個月的長時間連續不丟點輸出。
TRIG觸發功能
PCI4324具有豐富的觸發功能，包括軟件（強制手動）觸發、外部數字量觸發、同步總線觸發。其觸發 極性可以設為下降沿、上升沿；通過對多種觸發功能使用以確保對各種特征信號的準確輸出。
DIO數字量輸入輸出功能
PCI4324提供了8路雙向的DIO數字量功能。符合標準的TTL電平特性。
SSI多卡同步功能
該產品可以通過SSI系統同步接口實現多卡級聯，以增加同步采樣通道數量，構成更大的應用系統。
產品應用領域
⊙實驗激勵 ⊙信號仿真和試驗數據回放
⊙過程控制 ⊙產品質量控制與檢測
AO模擬量輸出指標
|
技術指標 |
指標說明 |
|
通道總數 |
1路 |
|
分辨率 |
14位(Bit) |
|
采樣速率(SampleRate) |
主時鐘15MHz～100MHz，次時鐘由主時鐘3-64倍分頻而得 |
|
輸出量程(OutputRange) |
±0.1V、±1V、±10V |
|
段數（SegmentCount） |
可支持16、32、64、128、256段的分段模式 |
|
段長（SegmentLen） |
可在[10 65536]之內任意選擇 |
|
段內支持兩種點頻 |
由參數nSampleRateL和nSampleRateH決定兩種點頻率 |
|
兩種點頻位置可變 |
可通過nChangePos指定兩種點頻率在段內切換的位置 |
|
通道連接器類型 |
BNC |
|
采樣模式 |
自動循環輸出、條件觸發輸出 |
|
接地方式 |
單端接地(SE) |
|
數據傳輸方式 |
PIO(軟件程序模式) |
|
存諸器深度 |
一兆點（1024×1024點＝1048576點） |
|
觸發源（TriggerSource） |
EXTRIG(數字觸發)、BUSTRIG(總線觸發)、軟件強制觸發源 |
|
觸發源EXTRIG輸入標準 |
標準TTL電平 (高電平最低電壓為2.8V, 低電平最高電壓為0.8V) |
|
時鐘源(ClockSource) |
本地時鐘(LOCALCLK)和總線時鐘(BUSCLK)、外部時鐘(EXCLK) |
|
輸出信號帶寬 |
DC：0～20MHz(Vout1輸出)，0～1MHz（Vout2輸出） |
|
系統直流精度 |
±0.2％(FS) |
|
系統交流精度 |
±1％(1KHz) |
|
模擬量輸出阻抗 |
50Ω |
|
建立時間 |
<100ns |
|
頻率分頻器位數 |
32Bit |
|
頻率顆粒度 |
0.1Hz |
|
輸出最大驅動電流 |
20mA（由Vout1輸出）或200mA（由Vout2輸出） |
DI、DO數字量指標
|
技術指標 |
指標說明 |
|
通道總數 |
DI、DO雙向8路 |
|
通道連接器類型 |
IDC10 |
|
電氣標準 |
TTL兼容 |
工作溫度：-10～60℃ 相對濕度：10%～90%（無結露）@20℃
