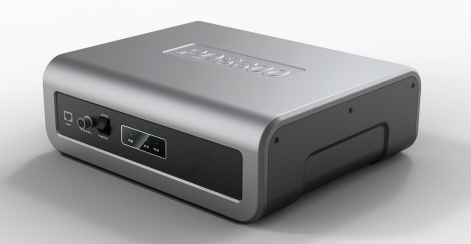

PDS 300 雙通道局部放電在線監測儀
局部放電檢測儀用于檢測電力系統油浸式變壓器，互感器與GIS等設備的絕緣中是否存在局部放電以及分析局放的嚴重程度。通過測量局部放電產生的超高頻(UHF)和超聲波(AE)信號脈沖，對脈沖特征進行統計，用多種圖譜直觀地表達放電信號的幅度、相位、產生頻度以及放電的發展趨勢，達到測量局部放電信號的特征，并且識別局部放電信號類型的目的。通過現場應用PDS300對設備進行測量，可以在設備運行的同時進行在線檢測和診斷，判斷設備是否需要停止運行。
產品詳情
應用范圍：
·GIS 氣體絕緣全封閉組合電器
產品特點：
①支持雙通道聯合測試（UHF超高頻，AE超聲）。
②UHF通道自動選頻功能。
③獨特的脈沖峰值捕獲技術和浮動電平機制。
④高分辨率海量數據記錄。
⑤多種圖譜表達放電脈沖。
⑥智能判斷功能。
⑦支持WIFI（無線局域網）組網。
| 指標 | 描述 |
|
測量靈敏度 |
動態范圍70dB |
|
測量頻帶 |
UHF通道中心頻率可在400MHz~1600MHz范圍內任意選擇，帶寬可選50MHz或25MHz, AE通道的頻帶可在20~200KHz/20~100KHz/60~200KHz/60~100KHz這四種區間內任選一種； |
|
采樣指標 |
雙通道獨立AD采集存儲，采樣率為20MSps,AD位數12位。 |
|
同步信號 |
有外同步和內同步兩種方式。同步信號頻率范圍20~500Hz,同步信號電壓幅度為10~400V |
|
WIFI天線 |
802.11g標準高增益天線，傳輸速率最大54Mbps,無遮擋最大無線傳輸有效測量半徑100米。 |
