WTT1戶外分支箱/環網柜局部放電遙測系統

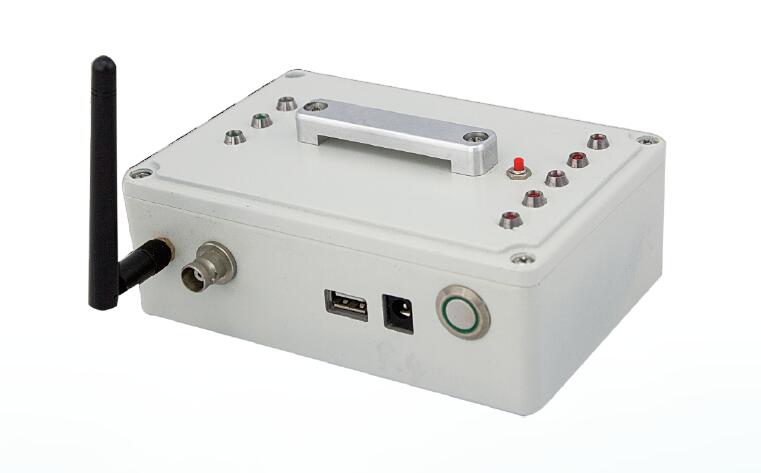

VIEW MORE+單個監測儀器按預定的觸發電平,實時監測來自超聲波傳感器的局部放電信號,并記錄下觸發后4ms的完整波形。多個監測儀器可以自由組成一個分布式的無線監測網絡,每個監測儀器可以靈活安裝在被測電力設備各個區段的測點上,記錄下的該區段設備內部局部放電波形,用于分析故障及定位。
應用范圍:
· 組成監測網絡可以應用在大范圍快速監測和缺陷定位
· GIS擊穿實驗
· GIS臨時在線監測
產品特點:
①監測節點之間不需要連接線,只需將單個節點綁定在選定的檢測點上即可。
②既可以發現絕緣表面放電缺陷也能發現設備內部彈墊松動,粉塵飛舞等非放電性缺陷。
③可通過分布式放置多個監測儀組成監測網絡對設備缺陷部位進行定位。
④監測儀通過ZigBee協議與現場監控計算機通訊,接收控制指令,傳輸控制狀態和測量數據幅度及波形文件。
指標 | 參數 |
采樣率 |
1Msps |
電壓精度 |
12bits,0.3% Vs |
記錄時間 |
4ms |
無線工作頻率 |
2.45GHz(ZigBee協議) |
有效通信距離 |
>500米 |
溫度范圍 |
-20~60攝氏度 |
尺寸 |
150x100x55 (不包含天線和接頭) |
重量 |
0.98Kg |
平均功耗 |
5Watt |
電池容量 |
4000mAH |
工作時間 |
充電后可連續工作3小時 |
