應用

*戶外數據采集

*更多通道數并行數據采集

*時間、相位一致性敏感的采集

概述

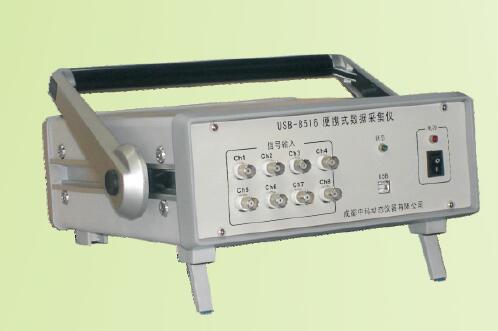

USB8516采用同步并行便攜設計，支持數據傳輸速率為120Mb/s～480Mb/s、5V的USB2.0總線。每個通道都有獨立的100ksps 16bit A/D轉換器；獨立的存儲空間，最大采樣深度可達到無限，環形緩沖器實現預觸發功能；每個通道能獨立地用軟件控制增益，實現±0.1V～±100V的大動態信號采集。3種觸發功能。USB8516性能優越，采集及傳輸數據能力可靠。

USB8516不容易受外界干擾，工作可靠、穩定。同步性相當好，并且可級聯使用多臺USB8516擴展為多通道的數據采集系統。

功能介紹

模擬輸入

采用標準的Q9接口，每個輸入通道都由獨立的高速精密運算放大器和精密衰減濾波網絡組成，能獨立地用軟件控制增益，可實現±0.1V～±100V的大動態信號采集（分10檔）；每個通道的增益誤差和零點漂移都可以獨立地由DAQ控制器微調消除，因此具有很高的測量精度和相位一致性。

觸發

通過觸發設置來啟動和確保對各種特征信號的準確捕捉。觸發方式包括軟件（手動）觸發、內觸發、外觸發。軟件（手動）觸發通過手動，控制應用程序來控制采樣的開始；內觸發電平在當前量程范圍內自由設置，可以設為上升沿、下降沿、雙電平內、雙電平外觸發等模式；外觸發信號采用標準的Q9接口輸入，符合TTL電平標準，可以選擇上升沿或下降沿有效。

通過環形緩沖器實現延時觸發功能，觸發前和觸發后的延時可以設置到最大采樣長度，適用于需要觀測觸發時刻前一段時間的信號或者觸發時刻之后的一段時間信號的測量應用。

時鐘同步

采用獨立的時間基準和時鐘控制器設計，在同一系統內的多張采集卡可以使用不同的采樣頻率工作。同一系統下級聯使用多張采集卡時，將系統觸發線和時鐘線級聯起來，讓采集系統在統一的時鐘和觸發控制下，就可以實現全同步采集。

動態升級

采用大規?，F(xiàn)場可編程陣列電路（FPGA）設計，集成度和可靠性高。采集控制器(DAQ Core)由USB總線接口在采集系統啟動時動態下載。支持對采集卡的遠程動態升級服務，便于靈活地設計滿足特殊用戶的測試功能與時序要求。

功能框圖

技術指標

*采樣頻率：1k~100k

*A/D分辨率：16bit

*存儲深度（Sa）：1M/CH，可擴展為2M/CH、無限

*直流精度： ±0.05%±5mV(FS)@2V檔

±0.05%±0.5mV(FS)@其它檔

*交流精度： ±0.5%±50mV(FS)@2V檔

±0.5%±5mV(FS)@其它檔

*模擬輸入：±0.1V～±100V（分10檔）

*輸入信號帶寬：DC：0~30kHz (-3dB)

               AC：0.2~30kHz (-3dB)

*輸入通道：并行同步8通道

*輸入阻抗：1MΩ∥25pF

*通道間相差：＜1°(300kHz)

*通道隔離度：<-106dB (±1V)

*偏移誤差：±0.2%±0.5mV

*溫漂：±35ppm/℃

*系統噪聲：±0.5mV (rms) @±1V

*非線性微分：±1 LSB

*非線性積分：±4 LSB

*增益誤差：±0.2%

*溫度增益系數：60ppm/℃

*信號穩定時間：100ns to 0.1%

*有效位數：14.28bit (1MHz @ 100ksps)

*信噪比：92dB (1MHz @ 100ksps)

*總諧波失真：-96dB (1MHz @ 100ksps)

*機箱尺寸：19”1U標準機架式機箱或2U便攜式機箱

應用環境

驅動程序

Windows 95/98/ME

Windows 2000/XP

應用程序

DasView2.0測試分析軟件，功能包括：系統控制、工程標定、時域波形分析、脈沖參數分析、基于FFT的分析、數據的存儲和讀取、配置文件的存盤和打開、報表打印。

PDRView1.0連續采集記錄軟件，功能包括：系統控制、工程標定、無限深度采集、數據的回放和處理、數據的存儲和讀取、配置文件的存盤和打開。

開發應用

提供常用開發平臺下的DEMO源代碼和開發技術支持。

環境要求

工作溫度：0℃～40℃

存貯溫度：-40℃～60℃

相對濕度：40℃ 20～90%RH（無凝結）

定購信息

型號              最高采樣率    A/D分辨率    通道數    存儲深度(Sa)

USB8516           100k                     16bit             8CH    1M/CH，可擴展為2M/CH、無限

選件

37芯雙機級聯線
