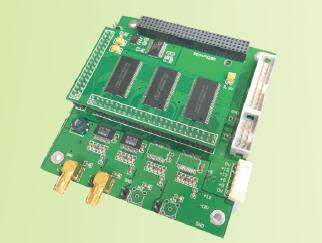

PEM4722-4通道 12位 50Msps瞬態同步采集卡

PEM4722是中科動態通過PC104+總線DMA技術，研制的具有高速瞬態采樣模式，各通道可達50Msps的采集卡。

產品詳情

產品總體介紹

PEM4722采用同步并行設計，卡上集成了4片高速50Msps 12bit A/D轉換器和4個獨立的高速精密運算放大器及精密衰減濾波網絡組成程控增益通道以實現大動態信號采集。模擬輸入、觸發功能、時鐘同步和動態升級都是其重要的構架。每個通道的獨立控制和無手工調節器件使其更具有較高的易用性和簡單性。尤其是DMA數據傳輸方式為快速讀取板載RAM中的采樣數據和更快速的多次重復觸發提供了技術上的有力保障。

AI模擬量輸入功能

A/D轉換的最高采樣率為50Msps，采用先進的DDS頻率合成器實現1Ksps-50Msps的任意頻率合成，從而用戶可以設置任意細分的采樣頻率，細分頻率的指標用于特殊場合的信號采集功能。

四個通道均提供一個量程±5V。每通道最大采樣深度可擴展至32Msa（出廠標準為4Msa）。通過特殊設計的環形緩沖器實現預觸發、中間觸發、后觸發、延遲觸發功能，特別適合工程上的單次過程信號記錄。預觸發和延遲觸發可以達到最大采集長度。

TRIG觸發功能

PEM4722具有豐富的觸發功能，包括軟件（強制手動）觸發、通道模擬量觸發、外部數字量觸發、同步總線觸發。通道模擬量觸發電平在當前量程范圍內可軟件自由設置，其觸發極性可以設為下降沿、上升沿、雙電平外(出窗)、雙電平內（入窗）；外部數字量觸發信號符合TTL電平標準，其觸發極性可以選為下降沿、上升沿、上下沿。通過對多種觸發功能使用以確保對各種特征信號的準確捕捉。

DIO數字量輸入輸出功能

PEM4722提供了16路數字量輸入輸出雙向功能(由三態門實現)。均符合標準的TTL電平特性。實際上，數字量也叫開關量。它可以采集外部開關設備的開關狀態以及控制外部的開關設備，如繼電器等。

SSI多卡同步功能

該設備的多張采集卡可以通過SSI系統同步接口實現級聯，以增加同步采樣通道數量，構成更大的應用系統。采集卡設計了獨立的時間基準和時鐘控制器，系統內的多張采集卡可以不同的采樣頻率工作，也可以通過軟件設置將系統同步觸發線和時鐘線分別級聯起來，采集系統在統一的時鐘和觸發控制下實現全同步采集。（注：SSI譯為System Synchronization Interface，即系統同步接口）

產品應用領域

本產品是一種基于PC104+總線的數據采集卡，構成產品質量檢測中心、實驗室、醫護監控等需要數據采集、波形分析和數據處理的各個領域。也可構成工業生產過程自動化系統。它的應用場合主要有：

◆ 信號采集

◆ 過程控制

◆ 醫護監控

◆ 伺服控制

◆ 產品質量檢測

AI模擬量輸入指標

技術指標	指標說明
通道總數	PEM4722具有4路
分辨率	12位(Bit)
采樣速率(SampleRate)	1000Hz～50MHz (同步采樣率)
輸入量程(InputRange)	±5V（可實現其它量程，在出廠時硬件配置）
通道切換方式	無須切換，所有通道同步轉換（也叫并行轉換）
通道連接器類型	BNC頭（也叫Q9頭）或2芯插針式
采樣模式	非實時采樣(即瞬態采樣)
接地方式	單端接地(SE)
數據傳輸方式	DMA方式
存諸器深度	4M點/通道(出廠配置)，可根據用戶需要擴充至32M點/通道
觸發方向(TriggerSlope)	下邊沿、上邊沿、上下邊沿(僅數字觸發支持)、出窗、入窗
觸發電平(TriggerLevel)	提供兩個觸發電平TriggerLevelH和TriggerLevelL,在輸入量程選擇范圍內256級軟件可調
觸發源（TriggerSource）	AI0、AI1、AI2、AI3、EXTRIG(數字觸發)、BUSTRIG(總線觸發)
觸發模式	軟件強制觸發和硬件觸發（預觸發、中間觸發、后觸發、延遲觸發）
觸發源EXTRIG輸入標準	標準TTL電平 (高電平最低電壓為2.8V, 低電平最高電壓為0.8V)
時鐘源(ClockSource)	本地時鐘(LOCALCLK)和總線時鐘(BUSCLK)、外部時鐘(EXCLK)
通道間相差	<1°(300KHz)
通道隔離度	95dB
輸入信號帶寬	DC：0～15MHz；AC：0.2～15MHz
系統直流精度	±0.2％(FS) ±1mV
系統交流精度	±1％(1KHz)
模擬量輸入阻抗	1MΩ//25pF
轉換器類型	ADS807E
轉換時間	≥20nS
多卡同步方式	單卡獨立方式、主卡同步方式\從卡同步方式

DIO數字量輸入指標

技術指標	指標說明
通道數	16路
通道連接器類型	雙排插針式
電氣標準	TTL兼容
高電平的最低電壓	2.4V
低電平的最高電壓	0.8V

DO數字量輸出指標

技術指標	指標說明
通道數	16路
通道連接器類型	雙排插針式
電氣標準	TTL兼容
高電平的最低電壓	3.98V
低電平的最高電壓	0.26V
